法兰与垫片小结

上一集我们简要概括了第18集至第21集的内容，梳理了一些法兰的基础知识。接下来，我们将继续总结法兰与垫片相关内容，一同探讨后续第22集至第25集中有关法兰和垫片的标准、密封应力的来源及其作用方向等内容。

法兰与垫片的标准体系

工程应用中遵循标准至关重要：这些标准规范可保障法兰和垫片互换性，还能提高密封系统可靠性，减少泄漏风险。

国内外标准

国外（如ASME、DIN、JIS等）和国内（如GB、HG、SH、JB等）主要的法兰和垫片标准体系。

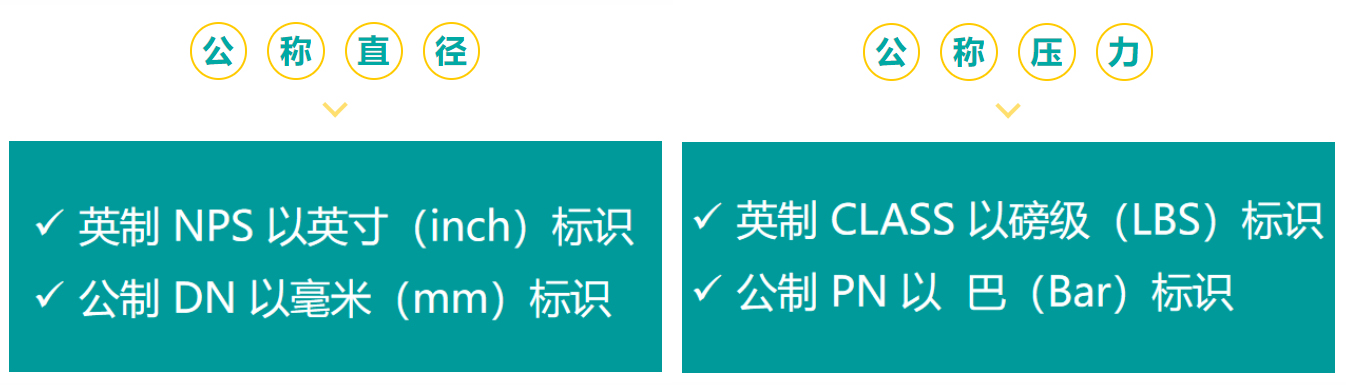

内容重点阐述了公称直径 (DN/NPS) 和公称压力 (PN/Class) 的概念及其换算关系。公称压力不直接代表介质许用压力，选择法兰时必须考虑法兰结构、密封面形式、公称直径与压力范围四者之间的关系，避免因选型不当导致密封失效甚至安全事故。

密封应力

来源与方向

持续有效的密封应力是保证密封可靠的首要条件，那么密封应力的来源是什么呢？

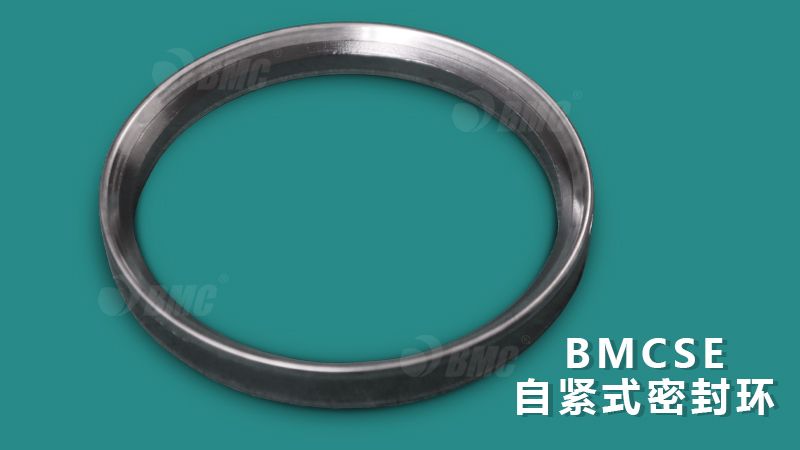

BMCSE：具有在介质压力推动下的自紧功能

01、螺栓载荷

通过拧紧螺栓产生的初始压紧力，属于强制式密封。

02、介质压力

系统内介质压力作用于垫片，使其进一步压紧密封面，属于自紧式密封。

03、半自紧式密封

螺栓载荷+介质压力=半自紧式密封。

应力作用方向，是根据密封应力主要施加在垫片上的方向，这对我们理解密封结构设计和密封管理会有所帮助。

轴向密封、径向密封、倾角密封
