宝骅密封技术分享 | 法兰与垫片:密封应力来源(2)

发布时间:2024-11-04 浏览次数:560

法兰与垫片

密封应力来源




密封应力的来源:上一讲提到,持续有效的密封应力是密封可靠的关键,螺栓载荷是密封应力的一个来源,那么介质压力又是如何影响密封应力的的呢?




自紧式密封




来自介质压力产生的密封应力属于自紧式密封。




自紧式密封是一种特殊的密封方式,其工作原理主要是依靠介质压力来产生密封应力,从而实现密封效果。在自紧式密封中,密封应力的初始状态由螺栓提供,随着介质压力p的逐渐提高,密封应力会完全由介质压力来承担。





公式


密封应力的计算公式为:密封应力 = 介质压力  × (介质压力作用面积  /密封接触面平行面积)。这个公式说明了密封应力与介质压力和密封接触面积的关系,即介质压力越大,密封应力也越大;密封接触面积越大,密封应力也越大。

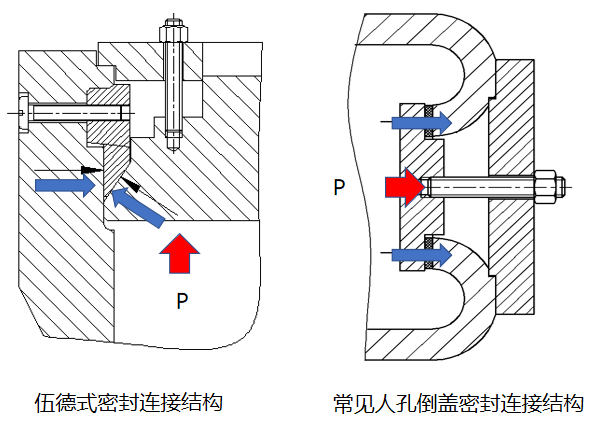

在众多自紧式密封中,伍德式和人孔倒盖密封是两种典型的例子。然而,这种密封结构存在一定的局限性,如压力和温度波动会影响密封的可靠性。此外,自紧式密封无需主螺栓,但其结构较为笨重,装拆过程复杂,因此在使用时需要特别注意密封件的抗压能力。

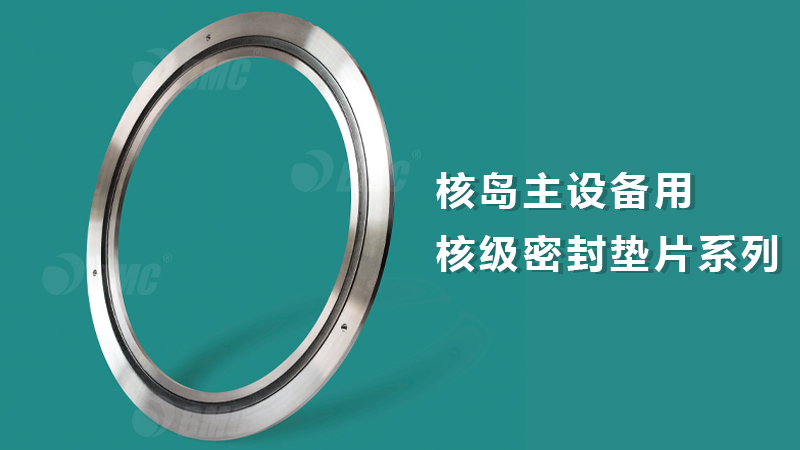

BMC核电站密封件抗交变载荷




自紧式密封因其独特的优点和广泛的应用范围,在压力容器、管道和泵等设备中得到了广泛应用。尽管其强度相对较低,但在一定程度上能够实现自动密封,提高了设备的运行效率和安全性。

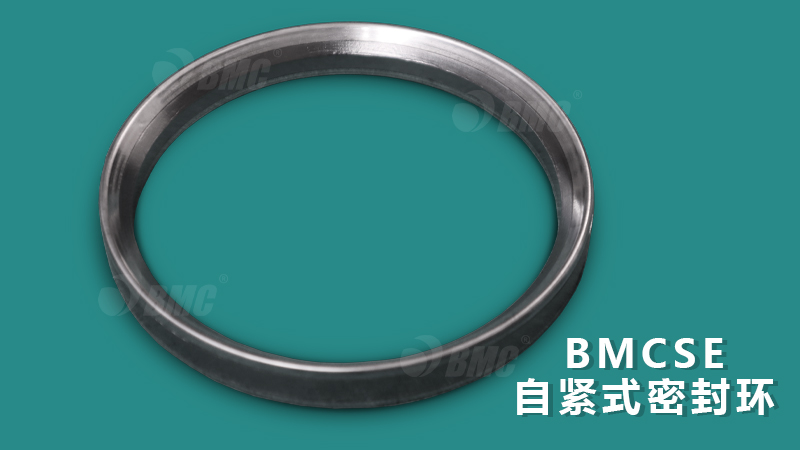

BMCSE:具有在介质压力推动下的自紧功能




总之,自紧式密封在特定条件下性能优越。了解其原理、优缺点和适用范围有助于选择和使用密封设备,确保正常运行和安全。实际应用中需结合设备情况,选择适合的密封材料和设计,提高密封效果和使用寿命。







密封泄漏  宝骅解决,如有对密封领域技术方面存在疑惑,敬请关注我们苏州宝骅,欢迎咨询及评论留言!谢谢大家!下一期我们会继续讲述密封应力来源,下期再见啦!
