宝骅密封技术分享 | 法兰与垫片:法兰和垫片的标准(9)

发布时间:2024-07-08 浏览次数:276

法兰与垫片

法兰和垫片标准



在探讨公称压力的公制与英制换算时,我们首先需要理解两种系统中的压力单位和它们之间的换算关系。公制系统中的压力单位通常是巴(bar),而在英制系统中,压力单位常用磅级(class)表示。这两种单位之间的换算对于确保国际工程和设备设计的安全性和一致性至关重要。



公称压力

公制与英制的换算

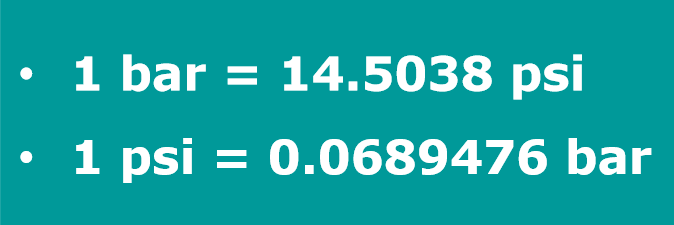

在公制系统中,压力通常以巴(bar)表示,而在英制系统中,则常用磅力每平方英寸(psi)表示。两者之间的基本换算关系如下:




这些单位用于表示设备、管道、阀门等在不同工作压力下的设计和工作压力能力。公称压力是一个标准化的压力值,用于指定设备或管道在正常工作条件下能够承受的最大压力。




公称压力的标识

公制:通常使用PN表示,后面跟数字表示压力值(以bar为单位)。例如,PN10表示公称压力为10 bar。

英制:通常使用CLASS表示,后面跟数字表示压力等级。例如,CLASS 150表示公称压力等级为150。

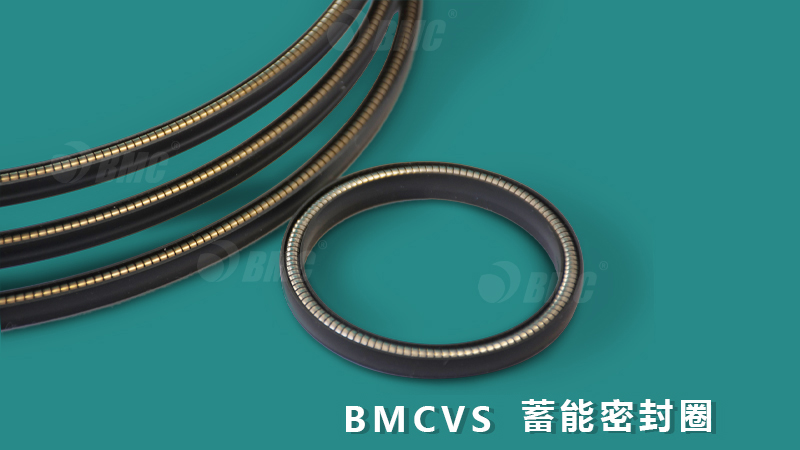

BMCVS:耐磨抗老化密封性能好




CLASS与PN的对应关系



在实际应用中,CLASS和PN之间的对应关系并不是线性的,而是根据具体的设计和使用标准来确定。以下是一些常见的对应关系示例:



CLASS 150 通常对应于 PN 20

CLASS 900 通常对应于 PN 150

CLASS 2500 通常对应于 PN 420



这些对应关系基于不同标准下的设计压力和测试压力。例如,ANSI B16.34标准中定义了CLASS与PN之间的具体对应关系,这些关系考虑了材料、温度和特定应用的安全系数。

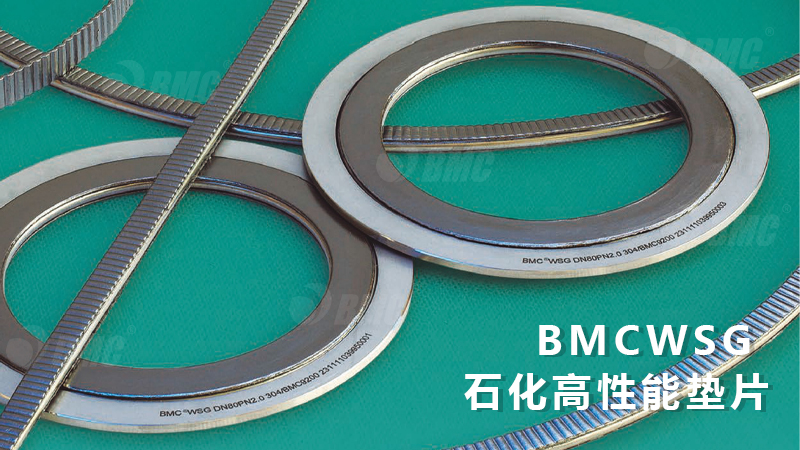

BMCWSG:优异的抗应力松弛性能



在进行工程设计和设备选择时,了解并正确应用这些公称压力的换算关系是非常重要的。这不仅关系到设备的安全性和可靠性,还影响到整个系统的经济性和效率。因此,工程师和设计师需要熟悉不同标准下的公称压力定义和换算方法,以确保设计的全球适用性和符合性。







密封泄漏  宝骅解决,如有对密封领域技术方面存在疑惑,敬请关注我们苏州宝骅,欢迎咨询及评论留言!谢谢大家!下一期我们会继续讲述法兰和垫片的标准,下期再见啦!
